电气配备用电线电缆选用要求
1 规模
本规范规则了额外电压450V/750V及以下聚氯乙烯 (及其他资料) 绝缘、护套电线电缆的选用要求。
本规范试用于线缆规划时的资料选用。
规范性引证文件
GB/T 2681-1981 电工成套设备中的导线色彩
GB 4943-2001 信息技术设备的安全(eqv IEC 60950:1999)
GB 5023.1~5023.7-1997 额外电压450/750V及以下聚氯乙烯绝缘电缆(idt IEC 227-1:1993)
GB 7947-1997 导体的色彩或数字标识(idt IEC 446:1989)
术语和界说
下列术语和界说适用于本规范。
氧指数
指在规则的条件下,试样在氧、氮混合气体流中,坚持安稳焚烧所需求的最低氧含量,是点评资料焚烧功能的一种办法。

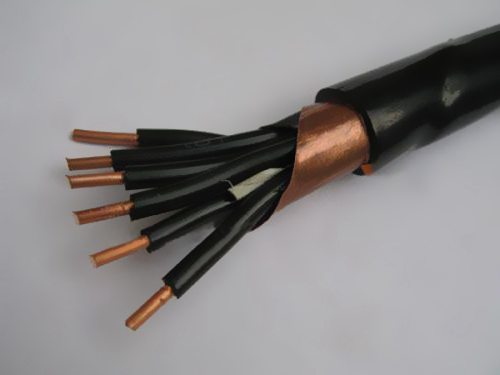

2 电线电缆的根本特性
2.1 电功能
导电功能:导电线芯的电阻(导线的直流电阻)、载流量。
电绝缘功能:绝缘电阻、耐电压特性等。
2.2 力学特性
指抗拉强度、伸长率、曲折性、弹性、柔软性、耐振荡性、耐磨性以及耐冲击性等。
2.3 热功能
指产品的耐热等级、工作温度、电缆的发热和散热特性、载流短路和过载才能、组成资料的热变形和耐热冲击性、资料的热膨胀性及浸渍或涂层资料的滴落功能等。
2.4 腐蚀和耐气候功能
指耐电化腐蚀、耐生物和细菌腐蚀、耐化学药品(油、酸、碱、化学溶剂等)腐蚀、耐盐雾、耐日光、耐寒、防霉及防潮功能等。
2.5 老化功能
指在机械(力)应力、电应力、热应力以及其他各种外加要素的效果下,或外界气候条件下,产品及其组成资料坚持其原有功能的才能。
2.6 其他功能
包含资料的特性(如金属资料的硬度、蠕变、高分子资料的相容性)以及产品的某些特别运用特性(如阻燃等)。
3 电线电缆的选用
3.1电线电缆选用的要求
3.1.1 挑选时应充沛了解电线电缆的种类标准、结构与功能特色,以确保产品的运用功能和延伸运用寿命。电气配备用电线电缆有耐高温的、有耐寒的、有不同柔软度的,还有具有屏蔽功能的,有必要依据运用条件合理地挑选。
3.1.2 电线电缆的挑选还应与连接器的运用、整机合理布线规划结合起来考虑,在电线电缆线路布线规划中,应尽量防止各种外来的损坏与搅扰的要素(机械、热、雷、电等要素)或采纳相应的防护办法。关于敷设中的间隔、位差、固定的方法和距离,接头连接器的方法和功能、装备方法、与其他线路设备的合作等等,都有必要仔细缜密研讨,正确地规划,以确保电线电缆的牢靠运用。
3.2 电线电缆的挑选要素
选取线缆时有必要依据线缆的功能和运用条件,确认线缆的要素,按要从来选用线缆。一般用处电缆,有必要考虑表1所列的要素。
